SFP: Từ nguyên tắc cơ bản đến kịch bản ứng dụng

Là gì SFP ?

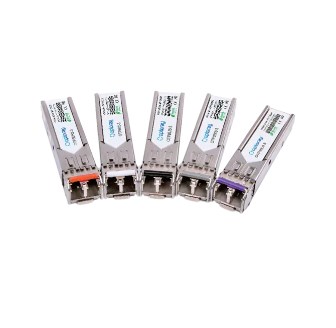

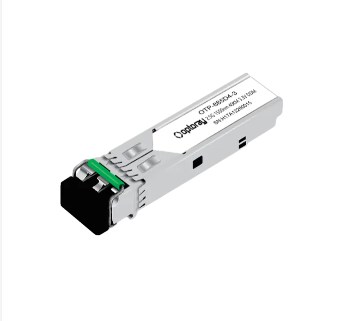

SFP , hay Small Form-factor Pluggable, là một mô-đun thu phát quang nhỏ gọn, có thể cắm nóng được sử dụng rộng rãi trong các thiết bị mạng hiện đại. Mục đích chính của mô-đun SFP là cung cấp giao diện mạng linh hoạt, cho phép các thiết bị mạng nhanh chóng chuyển đổi loại sợi hoặc tốc độ truyền mà không cần thay thế toàn bộ thiết bị. Với sự phát triển của các trung tâm dữ liệu, mạng doanh nghiệp và truyền thông viễn thông, SFP đã trở thành thành phần chính kết nối các thiết bị chuyển mạch, bộ định tuyến, máy chủ và mạng cáp quang. Trong thiết bị mạng truyền thống, các loại cáp quang hoặc tốc độ truyền khác nhau thường yêu cầu giao diện cố định, khiến việc nâng cấp hoặc mở rộng trở nên bất tiện. Thiết kế có thể cắm của SFP các mô-đun cho phép thay thế và nâng cấp dễ dàng đồng thời hỗ trợ nhiều loại sợi, tốc độ truyền và khoảng cách. Sự linh hoạt này làm cho SFP không thể thiếu trong việc xây dựng mạng lưới hiện đại.

Nguyên tắc mô-đun SFP

Cấu trúc bên trong của mô-đun SFP

Mô-đun SFP chủ yếu bao gồm bộ chuyển đổi quang-điện, máy phát, máy thu và chip điều khiển. Bộ chuyển đổi quang-điện chuyển đổi tín hiệu điện thành tín hiệu quang và ngược lại, đây là chức năng cốt lõi của SFP mô-đun. Bộ phát gửi dữ liệu qua sợi quang dưới dạng tín hiệu ánh sáng, trong khi bộ thu chuyển đổi tín hiệu ánh sáng đến thành tín hiệu điện cho các thiết bị mạng. Chip điều khiển quản lý giao tiếp giữa mô-đun và thiết bị, giám sát hiệu suất và điều chỉnh các thông số vận hành. Ví dụ, nó có thể theo dõi nhiệt độ, điện áp và chất lượng tín hiệu theo thời gian thực, đảm bảo hoạt động mô-đun tối ưu. Các mô-đun SFP hiện đại cũng hỗ trợ Giám sát chẩn đoán kỹ thuật số (DDM), cho phép quản trị viên giám sát từ xa hiệu suất truyền và trạng thái mô-đun.

Cách SFP thực hiện chuyển đổi quang-điện

Chức năng cốt lõi của SFP là sự chuyển đổi quang-điện. Ở đầu phát, một diode laser chuyển đổi tín hiệu điện thành tín hiệu quang, truyền qua sợi quang đến đầu thu. Máy thu chuyển đổi các tín hiệu quang này thành tín hiệu điện để xử lý. Trong quá trình này, mô-đun đảm bảo tính toàn vẹn và ổn định của tín hiệu để tránh mất dữ liệu hoặc độ trễ truyền. Các mô-đun SFP khác nhau thực hiện chuyển đổi quang-điện khác nhau. Các mô-đun SFP tầm ngắn thường sử dụng Laser phát ra bề mặt khoang dọc (VCSEL), tiết kiệm chi phí và tiết kiệm năng lượng. Các mô-đun SFP tầm xa thường sử dụng laser Phản hồi phân tán (DFB), hỗ trợ khoảng cách lớn hơn với độ suy giảm tín hiệu thấp hơn.

Nguyên lý làm việc của mô-đun SFP

Hoạt động của mô-đun SFP có thể được tóm tắt theo các bước sau: 1. Thiết bị mạng xuất tín hiệu điện đến bộ phát SFP. 2. Laser của máy phát chuyển đổi tín hiệu điện thành tín hiệu quang và gửi qua cáp quang. 3. Tín hiệu quang truyền qua sợi quang đến máy thu. 4. Bộ thu chuyển đổi tín hiệu quang trở lại thành tín hiệu điện cho thiết bị mạng. 5. Chip điều khiển giám sát trạng thái mô-đun và cung cấp dữ liệu hiệu suất thông qua chẩn đoán kỹ thuật số. Các mô-đun SFP chất lượng cao đạt được độ trễ thấp, tỷ lệ lỗi thấp và đường truyền đáng tin cậy ngay cả trong môi trường mạng phức tạp và nhiệt độ khác nhau.

Các loại giao diện sợi SFP

Các loại giao diện SFP phổ biến

Việc lựa chọn giao diện cáp quang phù hợp là rất quan trọng. Các giao diện SFP phổ biến bao gồm các đầu nối LC và SC: - Đầu nối LC : Hệ số dạng nhỏ, phù hợp với mạng mật độ cao, thường được sử dụng trong các trung tâm dữ liệu và mạng LAN doanh nghiệp. - Đầu nối SC : Lớn hơn nhưng ổn định hơn, phù hợp với mạng công nghiệp và truyền dẫn đường dài. Các giao diện khác, chẳng hạn như MT-RJ và MU, được sử dụng trong các tình huống công nghiệp chuyên dụng hoặc mật độ cao. Khả năng tương thích của đầu nối và độ bền chèn là những yếu tố quan trọng khi chọn mô-đun SFP.

Tác động của việc lựa chọn giao diện đối với việc truyền tải mạng

Các loại giao diện cáp quang ảnh hưởng đến cả khả năng tương thích vật lý và hiệu suất mạng. Đầu nối LC nhỏ gọn và lý tưởng cho hệ thống dây điện mật độ cao nhưng nhạy cảm với những chỗ uốn cong quá chặt, điều này có thể làm tăng sự suy giảm tín hiệu. Đầu nối SC mang lại kết nối ổn định nhưng chiếm nhiều không gian hơn. Việc chọn giao diện yêu cầu xem xét quy mô mạng, mật độ nối dây và nhu cầu mở rộng trong tương lai. Các loại đầu nối khác nhau cũng có yêu cầu lắp đặt và bảo trì khác nhau, ảnh hưởng đến hiệu quả hoạt động.

Khả năng tương thích và tiêu chuẩn

Các mô-đun SFP tuân theo các tiêu chuẩn quốc tế để đảm bảo khả năng tương tác giữa các nhà cung cấp. Các tiêu chuẩn phổ biến bao gồm dòng IEEE 802.3, bao gồm tốc độ Ethernet, loại sợi và thông số kỹ thuật của đầu nối. Việc sử dụng các mô-đun SFP tuân thủ tiêu chuẩn đảm bảo liên lạc ổn định giữa các thiết bị và ngăn chặn thời gian ngừng hoạt động của mạng do các đầu nối không tương thích.

Phân tích khoảng cách truyền SFP

Khoảng cách truyền được hỗ trợ bởi các mô-đun SFP khác nhau

Các mô-đun SFP hỗ trợ các khoảng cách truyền khác nhau tùy thuộc vào loại sợi quang và laser. SFP tầm ngắn thường có phạm vi từ vài trăm mét đến vài km, phù hợp cho các kết nối nội bộ trong mạng doanh nghiệp và trung tâm dữ liệu. SFP tầm xa có thể trải dài hàng chục đến hàng trăm km, lý tưởng cho mạng viễn thông và liên tỉnh.

Các yếu tố ảnh hưởng đến khoảng cách truyền

Khoảng cách truyền bị ảnh hưởng bởi loại sợi, độ suy giảm quang học, nhiệt độ môi trường, chất lượng đầu nối và hiệu suất mô-đun. Sợi quang đơn mode hỗ trợ truyền dẫn đường dài nhưng yêu cầu hiệu suất mô-đun chính xác. Sợi đa chế độ có hiệu quả về mặt chi phí cho khoảng cách ngắn nhưng có độ suy giảm cao hơn. Các yếu tố môi trường như nhiệt độ có thể ảnh hưởng đến hiệu suất laser và cường độ tín hiệu.

Chọn khoảng cách truyền phù hợp

Việc chọn mô-đun SFP phụ thuộc vào cấu trúc liên kết mạng, môi trường nối dây và yêu cầu truyền dẫn. SFP tầm ngắn, đa chế độ tiết kiệm cho các kết nối nội bộ của trung tâm dữ liệu. Cần có SFP tầm xa, chế độ đơn cho các liên kết liên tỉnh, đồng thời phải xem xét chất lượng sợi và khả năng tương thích của đầu nối để đảm bảo đường truyền ổn định.

Kịch bản ứng dụng SFP

Mạng trung tâm dữ liệu

Trong các trung tâm dữ liệu hiện đại, SFP các mô-đun rất cần thiết cho các kết nối mạng tốc độ cao, ổn định và linh hoạt. Các trung tâm dữ liệu thường có hàng trăm hoặc hàng nghìn máy chủ yêu cầu truyền dữ liệu khối lượng lớn. Các mô-đun SFP cho phép quản trị viên cấu hình linh hoạt loại sợi và tốc độ theo nhu cầu của thiết bị, cho phép kết nối mạng có mật độ cao và có thể mở rộng. Các mô-đun SFP có thể cắm nóng cũng cho phép bảo trì và nâng cấp hiệu quả. Khi máy chủ yêu cầu nâng cấp cáp quang hoặc tốc độ, mô-đun SFP có thể được thay thế mà không có thời gian ngừng hoạt động, nâng cao hiệu quả hoạt động.

Mạng LAN doanh nghiệp

Mạng doanh nghiệp bao gồm nhiều bộ chuyển mạch, bộ định tuyến và thiết bị đầu cuối yêu cầu giao tiếp mạng LAN ổn định. Các mô-đun SFP cho phép mở rộng sợi quang linh hoạt và kết nối hiệu suất cao. Ví dụ: liên kết giữa các tòa nhà, hệ thống dây văn phòng nhiều tầng, hội nghị truyền hình hoặc truyền tệp lớn có thể được tối ưu hóa bằng cách sử dụng các mô-đun SFP khác nhau. Việc chọn mô-đun SFP phù hợp cũng giúp giảm chi phí đi dây. SFP tầm ngắn, đa chế độ phù hợp với các kết nối trong tầng, trong khi SFP đơn chế độ, tầm xa phù hợp với các liên kết tòa nhà chéo hoặc khuôn viên trường.

Các nhà khai thác viễn thông và liên lạc đường dài

Mạng viễn thông và mạng khu vực đô thị phụ thuộc rất nhiều vào các mô-đun SFP. Mạng cáp quang bao phủ các thành phố hoặc khu vực yêu cầu các mô-đun có độ chính xác, ổn định cao và tổn thất quang học thấp. SFP đơn chế độ, tầm xa kết hợp với sợi quang chất lượng cao cho phép truyền ổn định trên hàng chục hoặc hàng trăm km. Giao diện được tiêu chuẩn hóa và thiết kế có thể cắm nóng cho phép mở rộng hoặc nâng cấp mạng mà không cần thay thế thiết bị hiện có, đáp ứng nhu cầu băng thông ngày càng tăng một cách hiệu quả.

Ứng dụng tự động hóa công nghiệp và thiết bị thông minh

Với Công nghiệp 4.0 và sản xuất thông minh, các thiết bị công nghiệp đòi hỏi mạng lưới thời gian thực và có độ tin cậy cao. Các mô-đun SFP kết nối PLC, hệ thống điều khiển robot, mạng giám sát và cảm biến. Mô-đun SFP cấp công nghiệp chịu được nhiệt độ cao, bụi và nhiễu điện từ. Một số hỗ trợ phạm vi nhiệt độ mở rộng và khả năng chống rung, đảm bảo truyền tải đáng tin cậy trong môi trường khắc nghiệt.

Những cân nhắc và tối ưu hóa hiệu suất SFP

Cải thiện hiệu suất truyền tải

Để tối đa hóa SFP hiệu suất: - **Chọn loại sợi thích hợp** dựa trên yêu cầu về khoảng cách và tốc độ. - **Tối ưu hóa bố trí dây** để tránh bị uốn cong và duy trì tính toàn vẹn của tín hiệu. - **Theo dõi trạng thái mô-đun** thông qua chẩn đoán kỹ thuật số để phát hiện các điểm bất thường. - **Đảm bảo khả năng tương thích giao diện** với thiết bị mạng để tránh giảm hiệu suất.

Các vấn đề thường gặp và khắc phục sự cố

Các sự cố SFP thường gặp bao gồm: - **Mất tín hiệu hoặc rớt gói**: Nguyên nhân do sợi bị cong, đầu nối bẩn hoặc mô-đun cũ. Làm sạch hoặc thay thế khi cần thiết. - **Thiết bị không nhận dạng được mô-đun**: Kiểm tra loại giao diện và khả năng tương thích tốc độ. - **Sự bất thường về nhiệt độ hoặc quá nhiệt**: Cải thiện khả năng làm mát hoặc sử dụng các mô-đun cấp công nghiệp. Xử lý sự cố có hệ thống và bảo trì thường xuyên giúp giảm tỷ lệ lỗi và đảm bảo hoạt động ổn định lâu dài.

Thực tiễn tốt nhất để sử dụng SFP

Sử dụng các mô-đun tuân thủ tiêu chuẩn: SFP được IEEE hoặc chứng nhận quốc tế đảm bảo tính tương thích và ổn định. - **Lên kế hoạch nâng cấp mạng**: Dự trữ khe cắm và giao diện để giảm chi phí mở rộng trong tương lai. - **Vệ sinh và kiểm tra các đầu nối cáp quang thường xuyên**: Ngăn chặn bụi bẩn hoặc chất bẩn ảnh hưởng đến chất lượng tín hiệu. - **Quản lý kho mô-đun**: Thay thế kịp thời các mô-đun cũ để duy trì tính liên tục của mạng.

Phần kết luận

SFP các mô-đun không thể thiếu trong mạng hiện đại do tính linh hoạt, khả năng tương thích và khả năng tối ưu hóa hiệu suất của chúng. Chúng được sử dụng rộng rãi trong các trung tâm dữ liệu, mạng LAN doanh nghiệp, mạng viễn thông và tự động hóa công nghiệp. Hiểu nguyên tắc SFP, loại giao diện cáp quang, khoảng cách truyền và kịch bản ứng dụng cho phép các kỹ sư mạng lựa chọn và tối ưu hóa giải pháp một cách hiệu quả. Khi công nghệ mạng phát triển và nhu cầu dữ liệu tăng lên, các mô-đun SFP sẽ tiếp tục đóng vai trò quan trọng trong việc cung cấp các kết nối tốc độ cao, đáng tin cậy và có thể mở rộng. Nắm vững cách sử dụng, tối ưu hóa hiệu suất và bảo trì sẽ đảm bảo doanh nghiệp và nhà khai thác đạt được đường truyền mạng hiệu quả và ổn định.
